测量臂和激光跟踪仪助力国家级能源重点项目

　　改善和提高一个国家的能源结构，更快更高效地完成新能源建设是眼下很多国家都在紧密实施中的大事。中国经济在能源建设的道路上已经走到了世界经济的前列，新能源的效率更高、更环保，带来的产业也更丰富，中国经济要想阔步前行，需要的就是科技上的新动力。

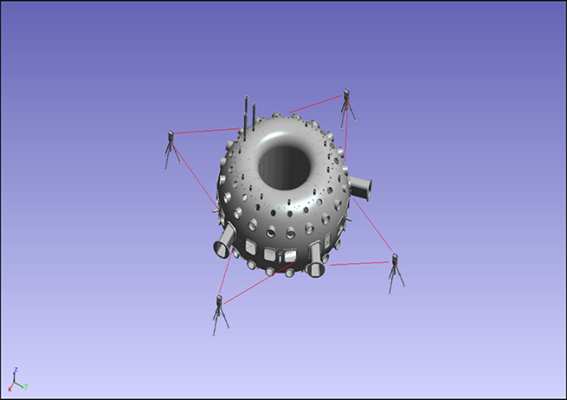

念承科技有幸参与如此大型及国家关注项目，真空室内部需要模仿人造太阳环境，所以各项指标必须按照设计严格执行，通过布置定向点（公共点）以构建控制网，控制网的构建有助于最终数据的整合，减少误差。

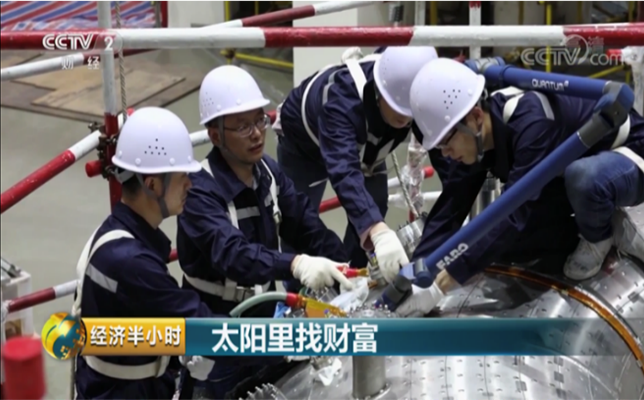

　　视频链接—央视经济半小时 (15点：40开始)
　　http://tv.cctv.com/2019/12/12/VIDEUUISMS1ak1Yvko6fgf4K191212.shtml?spm=C52056131267.PUxlq6ucOGXJ.ETQDuEL6tmhR.16

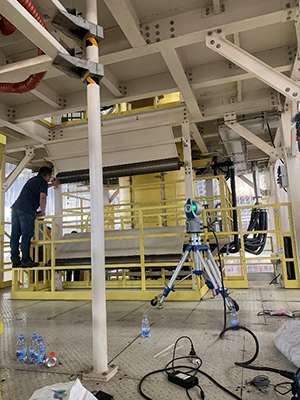

激光跟踪仪协助调整辊筒

　　在例如薄膜，铝制品的使用中，生产设备的精度如果不能保证在0.15mm以内，及其容易造成原材料的浪费和损失，念承科技受托协助国内外知名公司调整设备的形位公差。

　　工作要求：
　　1.调整设备水平；
　　2.调整设备直线度；
　　3.调整辊筒与辊筒之间的平行度；
　　4.测量范围10米以内，累计精度控制在0.15mm。

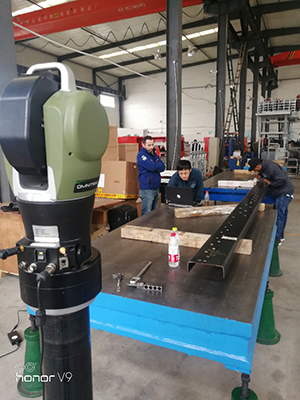

　　测量过程：

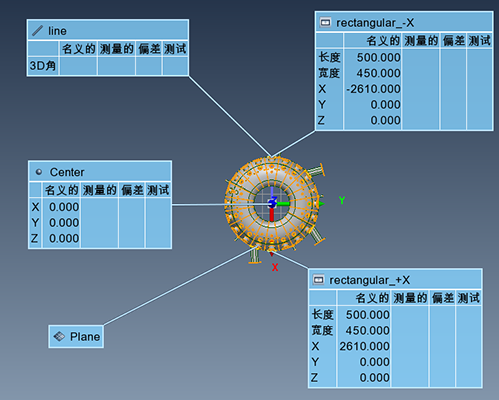

　　通过激光跟踪仪得到空间点的三维坐标x,y,z。通过靶球采集的数据实时更新，软件界面即刻显示，科学符合实际的建系方式，提供厂方要求的尺寸，辅助正确安装，高效便携。

• 相互关联、面向对象和参数化的PolyWorks体系允许在同一框架内集成所有的手动操作、扫描测量和单点探测3D测量技术。
• 实时网格化技术通过实时创建扫描部件的三角化模型以及计算和显示质量指标，将检测数据转换成系统和客观的计算过程，最终使测量员能够提高测量表面的质量和精度并确保测量的重复性。
• 由于PolyWorks参数化结构内置可追踪功能，因此用户拥有强大的修改对象参数、替换对象或改变两个对象之间空间关系的能力，这些更改会自动填充到项目所有的3D几何报告和检测报告，从而使其始终保持更新以节省时间和避免发生代价高昂的错误。

　　数据结果：
　　采集的所有数据为单点三维坐标值，可以在此基础上拟合出线、面等几何形状，继而分析其平行度、平面度以及垂直度等。

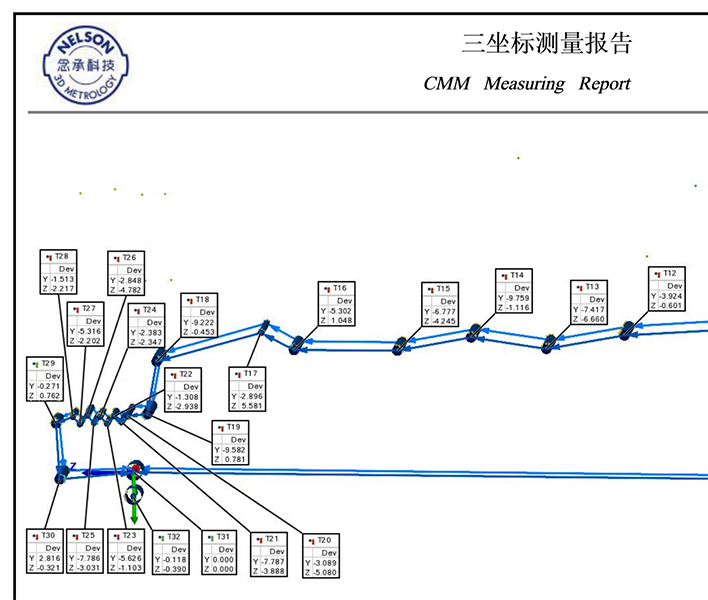

　　检测报告：
　　所有尺寸及对比结果都会根据客户的需求,以测量点数据与CAD结合的形式呈现，可以很直观理解空间位置，报告最终以 PDF 格式呈交。
